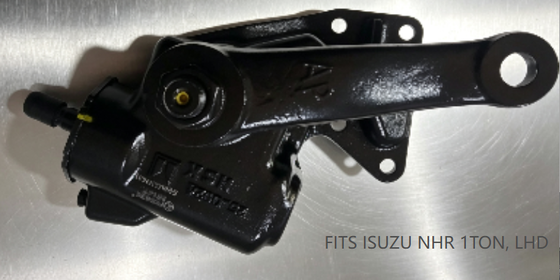

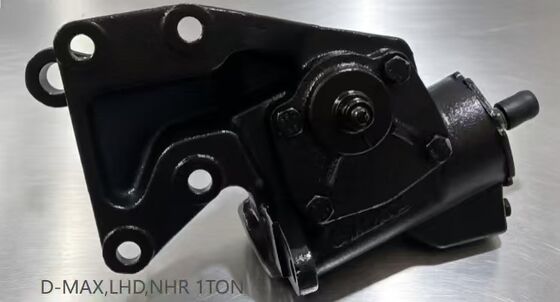

8-94429499-1 Przekładnia wspomagania kierownicy Pasuje do 8944294991 ISUZU NHR55 / NKR55 / NKP J116

Opis funkcji produktu

Skrzynia biegów ze wspomaganiem układu kierowniczego (numer części 8-94429499-1) to krytyczny element układu kierowniczego Twojej lekkiej ciężarówki Isuzu lub JMC. Jego podstawową funkcją jest zamiana ruchu obrotowego kierownicy na ruch boczny niezbędny do skrętu przednich kół. Ta mechaniczna skrzynia biegów układu kierowniczego jest przeznaczona do zastosowań z kierownicą po lewej stronie (LHD) i jest odpowiednia dla modeli Isuzu NHR, NKR i JMC J116. Prawidłowo działająca przekładnia kierownicza jest niezbędna do precyzyjnego sterowania, stabilnego prowadzenia i bezpiecznej eksploatacji pojazdu.

Atrybuty produktu

Podstawowe wyposażenie pojazdu:Lekkie ciężarówki Isuzu NHR55 / NKR55 / NKP (zwykle starszej generacji ciężarówki i furgonetki o masie od 1 tony do 2,8 tony).

8-97006-564-0(powiązany zoptymalizowany/ulepszony numer części używany przez Isuzu w późniejszych mechanicznych zespołach przekładni kierowniczej NHR/1-tonowych).

Lokalizacja komponentu i funkcja rdzenia

Lokalizacja:Skrzynia biegów wspomagania kierownicy zamontowana jest na szynie ramy pojazdu po stronie kierowcy (kierownica lewostronna). Znajduje się pomiędzy kolumną kierownicy (wejście) a drążkiem kierowniczym (wyjście), łącząc się z ramieniem pitmana na wale wyjściowym.

Znajomości:Wał wejściowy łączy się z kolumną kierownicy za pomocą sprzęgła kierowniczego lub przegubu uniwersalnego. Wał wyjściowy łączy się z ramieniem Pitmana, które łączy się z drążkiem kierowniczym i zespołem drążka kierowniczego. Przewody hydrauliczne (jeśli są wyposażone we wspomaganie) łączą się z obudową skrzyni biegów. Skrzynia biegów jest przymocowana do ramy za pomocą śrub mocujących przechodzących przez wspornik.

Funkcja podstawowa:Przekładnia kierownicza pełni funkcję głównego mechanizmu konwersji w układzie kierowniczym, przekształcającego wpływ kierowcy na kierowanie na kontrolowaną siłę boczną działającą na przednie koła. Zapewnia redukcję biegów niezbędną do zwielokrotnienia siły kierowania i umożliwienia precyzyjnej kontroli kierunku.

Dlaczego warto wybrać tę przekładnię kierowniczą?

Bezpośrednia wymiana– Precyzyjnie zaprojektowane, aby odpowiadać specyfikacjom oryginalnej przekładni kierowniczej do zastosowań Isuzu NHR, NKR i JMC J116.

Konfiguracja napędu po lewej stronie– Zaprojektowane specjalnie dla pojazdów LHD, zapewniające prawidłowe dopasowanie i działanie układu kierowniczego.

Projekt mechanicznego układu kierowniczego– Zapewnia niezawodne, spójne działanie układu kierowniczego w zastosowaniach w lekkich samochodach ciężarowych.

Wskazówki dotyczące instalacji i typowe błędy

Błąd przy wymianie skrzyni biegów wspomagania kierownicy:

❌Zło:Brak odpowietrzenia układu wspomagania kierownicy lub brak sprawdzenia szczelności po montażu.

✅Prawidłowy:

1. Zawsze odpowietrzaj układ wspomagania kierownicy– Powietrze w układzie powoduje hałas, trudności w kierowaniu i uszkodzenie pompy.

2. Użyj ściągacza z ramieniem Pitmana– Uderzanie uszkadza ramię pitmana i drążek kierowniczy.

3. Sprawdź, czy nie ma wycieków– Po uruchomieniu silnika sprawdzić wszystkie połączenia pod kątem wycieków płynu.

4. Użyj odpowiedniego płynu– Stosować płyn do wspomagania układu kierowniczego zalecany dla danego pojazdu.

5. Sprawdź działanie układu kierowniczego– Przed jazdą po drogach sprawdzić działanie układu kierowniczego przy niskiej prędkości.

⚠️Pamiętać:Układ wspomagania kierownicy, który nie jest prawidłowo odpowietrzony, spowoduje uszkodzenie pompy i trudności w sterowaniu. Zawsze dokładnie odpowietrz system po instalacji.

Zawartość opakowania

• 1 × Skrzynia biegów ze wspomaganiem układu kierowniczego

• Opakowanie ochronne z etykietą z numerem części

Notatka:Zestaw nie obejmuje elementów montażowych i płynu do wspomagania układu kierowniczego. Potwierdź u konkretnego sprzedawcy.

Zalecenia dotyczące kontroli i konserwacji

Skrzynię przekładni kierowniczej ze wspomaganiem należy sprawdzać podczas rutynowej konserwacji.Oznaki luzów w układzie kierowniczym, nieszczelności lub twardego układu kierowniczego wskazują na potrzebę przeglądu lub wymiany.

Typowe wskaźniki wskazujące, że skrzynia biegów może wymagać wymiany:

Lista kontrolna inspekcji:

• Sprawdź poziom i stan płynu wspomagania układu kierowniczego.

• Sprawdź skrzynię biegów i przewody hydrauliczne pod kątem wycieków.

• Sprawdź luz kierownicy, obracając kierownicę.

• Słuchaj nietypowych dźwięków podczas kierowania.

Wskazówki dotyczące konserwacji:

• Regularnie sprawdzaj poziom płynu wspomagania układu kierowniczego.

• Sprawdź, czy nie ma wycieków ze skrzyni biegów i przewodów hydraulicznych.

• Odpowietrz układ po każdej wymianie elementu układu kierowniczego.

• Używaj odpowiedniego płynu do wspomagania układu kierowniczego.

Po wymianie nadal występują problemy?

Wymieniłeś skrzynię biegów, ale nadal masz problemy? Sprawdź te:

1. Czy system został prawidłowo odpowietrzony?– Powietrze w układzie powoduje hałas i trudności w kierowaniu

2. Czy pompa wspomagania układu kierowniczego działa?– Awaria pompy wpływa na wspomaganie kierownicy

3. Czy przewody hydrauliczne są szczelne?– Luźne połączenia powodują nieszczelności i przedostawanie się powietrza

4. Czy ramię Pitmana jest prawidłowo zamontowane?– Nieprawidłowy montaż wpływa na geometrię układu kierowniczego

5. Czy kolumna kierownicy jest podłączona prawidłowo?– Luźne połączenie powoduje luz kierownicy

6. Czy poziom płynu jest prawidłowy?– Niski poziom płynu powoduje utrudniony układ kierowniczy i uszkodzenie pompy

7. Czy drążek kierowniczy jest zużyty?– Zużyte drążki kierownicze lub drążki kierownicze wpływają na reakcję układu kierowniczego

Zapewnienie jakości i zaangażowanie w obsługę

Zapewnienie jakości:
Każdy element jest wytwarzany w ramach kontrolowanych procesów produkcyjnych, aby zapewnić stałą dokładność wymiarową i integralność materiału. Każde urządzenie przed zapakowaniem przechodzi następujące kontrole jakości:

• Kontrola wymiarowa – krytyczne punkty mocowania i wymiary wału są weryfikowane pod kątem specyfikacji projektowych

• Próba hydrauliczna – potwierdzono szczelność wewnętrzną i integralność ciśnienia

• Test działania układu kierowniczego – sprawdzana jest płynność działania i poprawność reakcji

• Kontrola wykończenia powierzchni – jakość powierzchni jest weryfikowana wizualnie

Ochrona opakowania:
Każda skrzynia przekładni kierowniczej jest indywidualnie zamykana w opakowaniu ochronnym, aby zapobiec zanieczyszczeniu i uszkodzeniom fizycznym podczas przechowywania i transportu. Opakowanie zawiera wyraźną etykietę z numerem części, ułatwiającą identyfikację.

Zaangażowanie w usługę:

Powiązane rekomendacje produktów

Podczas wymiany skrzyni biegów ze wspomaganiem układu kierowniczego często zaleca się jednoczesną kontrolę i rozważenie wymiany następujących powiązanych elementów.
