Opis funkcji produktu

Czujnik temperatury płynu chłodzącego silnika (numer części 89422-33030) jest kluczowym elementem systemu zarządzania silnikiem w Twoim pojeździe Toyota lub Lexus. Jego główną funkcją jest pomiar temperatury płynu chłodzącego silnika i przesyłanie tych danych do sterownika silnika (ECU) za pomocą sygnału o zmiennej rezystancji. Czujnik wykorzystuje termistor o ujemnym współczynniku temperaturowym (NTC), co oznacza, że jego rezystancja maleje wraz ze wzrostem temperatury płynu chłodzącego.ECU wykorzystuje ten sygnał do obliczania krytycznych parametrów, w tym ilości i czasu wtrysku paliwa, kąta wyprzedzenia zapłonu oraz aktywacji wentylatora chłodnicy.Dla kompatybilnych pojazdów Toyota i Lexus, prawidłowo działający czujnik temperatury płynu chłodzącego jest niezbędny dla wydajności rozruchu na zimno, oszczędności paliwa i ogólnej niezawodności silnika.

Przewodnik po samodzielnej diagnostyce

Jak rozpoznać, że czujnik temperatury płynu chłodzącego wymaga wymiany:

Zwróć uwagę na te typowe objawy:

1. Kontrolka silnika (P0115-P0118)– Kody związane z obwodem temperatury płynu chłodzącego

2. Trudny rozruch na zimno– ECU otrzymuje nieprawidłowy sygnał temperatury

3. Niskie zużycie paliwa– Nieprawidłowa mieszanka paliwowa z powodu błędnych danych o temperaturze

4. Wentylator chłodnicy działa stale lub wcale– Działanie wentylatora jest zależne od sygnału czujnika

5. Niewłaściwe działanie wskaźnika temperatury– Niewłaściwy lub niedziałający wskaźnik

💡 Szybka inspekcja:Sprawdź złącze czujnika pod kątem korozji lub uszkodzeń. Skaner diagnostyczny może odczytać dane o temperaturze płynu chłodzącego w czasie rzeczywistym i porównać je z rzeczywistą temperaturą silnika. Jeśli odczyt jest znacznie odbiegający, czujnik jest prawdopodobnie uszkodzony. Sprawdź czujnik pod kątem korozji lub skaczących odczytów i wymień, jeśli zostaną znalezione.Czujnik temperatury płynu chłodzącego i przełącznik wentylatora chłodnicy to ten sam element.

Numer części

Lokalizacja:

Czujnik temperatury płynu chłodzącego silnika jest wkręcany w kanał płynu chłodzącego w silniku, zazwyczaj na głowicy cylindrów lub w obudowie wylotu wody. W wielu silnikach Toyota V6 znajduje się on pod obudową filtra powietrza na lewym końcu silnika, zamontowany w obudowie wylotu płynu chłodzącego. W modelach z 4-cylindrowymi silnikami znajduje się na lewym końcu głowicy cylindrów.Połączenia:Czujnik temperatury płynu chłodzącego i przełącznik wentylatora chłodnicy to ten sam element.

Łączy się z wiązką przewodów silnika za pomocą 2-pinowego złącza elektrycznego.Uszczelka (numer części 90430-12005) służy do zapobiegania wyciekom płynu chłodzącego w miejscu montażu.Podstawowa funkcja:Czujnik temperatury płynu chłodzącego służy jako główne urządzenie sprzężenia zwrotnego temperatury dla systemu zarządzania silnikiem. Ciągle monitoruje temperaturę płynu chłodzącego i dostarcza sygnał rezystancji do ECU, który zmienia się odwrotnie do temperatury (typ NTC). ECU wykorzystuje ten sygnał do regulacji ilości i czasu wtrysku paliwa dla pracy na zimno i na ciepło, sterowania kątem wyprzedzenia zapłonu i zarządzania aktywacją wentylatora chłodnicy.Czujnik temperatury płynu chłodzącego i przełącznik wentylatora chłodnicy to ten sam element.

Wytyczne dotyczące instalacjiNarzędzia zazwyczaj wymagane:Zestaw kluczy nasadowych (metryczny, 19 mm)

 Pojemnik na płyn chłodzący

Klucz dynamometryczny

• Rękawice ochronne i okulary ochronne

• Ogólne odniesienie do instalacji (zawsze postępuj zgodnie z instrukcją serwisową dla konkretnego pojazdu):

• Krok

• Procedura

1

– Zbyt mocne dokręcenie może uszkodzić gwinty.

• Odpowietrz układ chłodzenia– po napełnieniu, aby usunąć pęcherzyki powietrza.

• Jeśli nie masz pewności co do któregokolwiek kroku, skonsultuj się z wykwalifikowanym mechanikiem.Wskazówki dotyczące instalacji i typowe błędy

• Błąd podczas wymiany czujnika temperatury płynu chłodzącego:❌

• Częste błędne przekonania dotyczące czujników temperatury płynu chłodzącegoNiewłaściwe spuszczenie płynu chłodzącego lub zbyt mocne dokręcenie czujnika w bloku silnika.

• ✅

Prawidłowo:

Zawsze najpierw spuść płyn chłodzący

– Płyn chłodzący wycieknie po wyjęciu czujnika.Użyj nowej uszczelki– Zużyta uszczelka powoduje wycieki płynu chłodzącego.

Dokręć prawidłowo– Zbyt mocne dokręcenie może uszkodzić gwinty w bloku silnika.

1. Wyczyść kody błędów– Po instalacji użyj skanera diagnostycznego, aby wyczyścić kody i zweryfikować, czy nie pojawiają się nowe kody.

2. Odpowietrz układ chłodzenia– Pęcherzyki powietrza wpływają na odczyty czujnika i wydajność chłodzenia.Czujnik temperatury płynu chłodzącego i przełącznik wentylatora chłodnicy to ten sam element.

3. Pamiętaj:Czujnik temperatury, który nie jest prawidłowo uszczelniony, będzie przeciekał płyn chłodzący i spowoduje przegrzanie. Zawsze używaj nowej uszczelki i dokręcaj zgodnie ze specyfikacją.

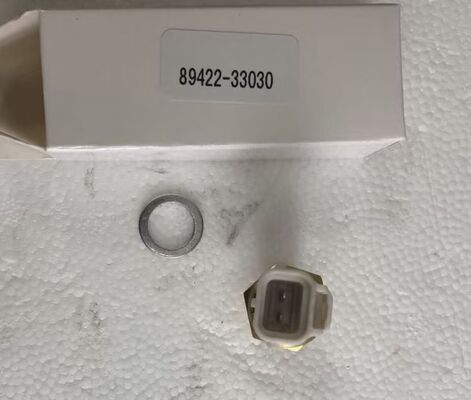

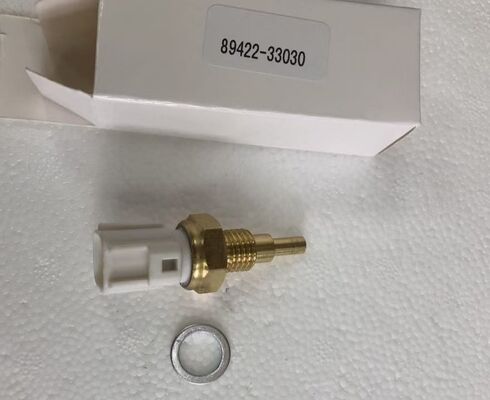

4. Zawartość opakowania1 x Czujnik temperatury płynu chłodzącego silnika (Numer części 89422-33030) z uszczelką. Uwaga: Złącze elektryczne i elementy montażowe NIE są dołączone, chyba że zaznaczono inaczej. Przed zakupem prosimy o potwierdzenie zgodności z modelem i silnikiem Twojego pojazdu.

5. Częste błędne przekonania dotyczące czujników temperatury płynu chłodzącegoMit 1:Czujnik temperatury płynu chłodzącego i przełącznik wentylatora chłodnicy to ten sam element.

Fakt:Są to oddzielne elementy o różnych funkcjach. Czujnik temperatury płynu chłodzącego (89422-33030) to czujnik 2-pinowy, który wysyła dane o temperaturze do ECU w celu sterowania wtryskiem paliwa i czasem zapłonu. Przełącznik wentylatora chłodnicy to zazwyczaj przełącznik 1-pinowy, który bezpośrednio steruje wentylatorem chłodnicy. Znajdują się one blisko siebie, ale pełnią różne funkcje.Mit 2:

Uszkodzony czujnik temperatury płynu chłodzącego zawsze natychmiast wywoła kontrolkę Check Engine.

Fakt:

Okresowe awarie czujnika mogą nie powodować ustawienia kodu, dopóki awaria nie stanie się stała. Wielu kierowców doświadcza problemów z rozruchem na zimno lub niskiego zużycia paliwa bez żadnej kontrolki ostrzegawczej, dopóki czujnik całkowicie nie ulegnie awarii.

Mit 3:Każdy czujnik temperatury płynu chłodzącego będzie działał.
Czy wiązka przewodów jest nienaruszona?Czujniki temperatury płynu chłodzącego są specyficzne dla silnika i muszą pasować do krzywej rezystancji (charakterystyki NTC), rozmiaru gwintu i typu złącza. Ten czujnik jest zaprojektowany specjalnie do kompatybilnych zastosowań Toyota i Lexus z 2-pinowym złączem prostokątnym i gwintem M12 x 1,5.

Po wymianie nadal występują problemy?Wymieniłeś czujnik temperatury płynu chłodzącego, ale nadal występują problemy? Sprawdź następujące rzeczy:
Czy wiązka przewodów jest nienaruszona?– Stare kody mogą pozostać, dopóki nie zostaną wyczyszczone za pomocą skanera diagnostycznego

Czy złącze jest w pełni podłączone?– Luźne połączenie powoduje sporadyczne błędy
Czy wiązka przewodów jest nienaruszona?– Sprawdź pod kątem przecięć, przetarć lub korozji

Czy układ chłodzenia jest odpowietrzony?

– Pęcherzyki powietrza wpływają na odczyty czujnika

1. Czy poziom płynu chłodzącego jest prawidłowy?– Niski poziom płynu chłodzącego wpływa na działanie czujnika

2. Czy termostat działa?– Zablokowany termostat wpływa na temperaturę płynu chłodzącego

3. Czy ECU działa?– Uszkodzony ECU może powodować objawy związane z czujnikiem

4. Obsługa posprzedażna i gwarancjaProdukt objęty jest naszą gwarancją jakości. W przypadku pytań lub problemów dotyczących dopasowania lub jakości, prosimy o kontakt, a odpowiemy w ciągu 24 godzin.
