Opis funkcji produktu

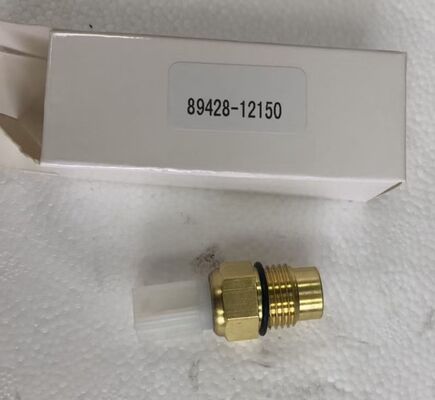

Czujnik temperatury wentylatora chłodnicy (numer części 89428-12150) jest kluczowym elementem układu chłodzenia silnika Twojego pojazdu marki Toyota. Jego główną funkcją jest monitorowanie temperatury płynu chłodzącego i automatyczne włączanie wentylatora chłodnicy, gdy silnik osiągnie zadaną temperaturę progową. Gdy temperatura płynu chłodzącego wzrośnie do punktu włączenia (zazwyczaj około 90°C–92°C), czujnik zamyka obwód elektryczny, zasilając przekaźnik wentylatora chłodnicy i włączając wentylator. Gdy temperatura spadnie do punktu wyłączenia (zazwyczaj około 85°C–87°C), czujnik otwiera obwód, wyłączając wentylator. Ta automatyczna praca utrzymuje optymalną temperaturę pracy silnika, zapobiega przegrzewaniu i zapewnia wydajne spalanie paliwa. Czujnik ten jest jednobiegunowy, normalnie zamknięty, z gwintem M16 x 1,5 i białym, kwadratowym złączem.

Typowe objawy awarii czujnika temperatury wentylatora chłodnicy

Jeśli występują u Ciebie którekolwiek z poniższych objawów, Twój czujnik temperatury wentylatora chłodnicy może być uszkodzony i wymagać wymiany:

• Przegrzewanie silnika na biegu jałowym lub przy niskich prędkościach: Wskaźnik temperatury rośnie powyżej normy, gdy pojazd stoi lub porusza się powoli, ale wraca do normy podczas jazdy z większą prędkością. Wskazuje to, że wentylator nie włącza się, gdy jest potrzebny

• Wentylator chłodnicy pracuje ciągle: Wentylator chłodzący działa cały czas, nawet gdy silnik jest zimny. Wskazuje to, że czujnik jest zablokowany w pozycji zamkniętej

• Wentylator chłodnicy nigdy się nie włącza: Wskaźnik temperatury rośnie niebezpiecznie wysoko, ale wentylator nigdy się nie włącza. Wskazuje to, że czujnik uległ awarii w pozycji otwartej

• Nienormalne wahania wskaźnika temperatury: Wskaźnik temperatury płynu chłodzącego szybko lub nieregularnie się waha, co sugeruje niespójne działanie wentylatora

• Spalony bezpiecznik wentylatora chłodnicy: Bezpiecznik obwodu wentylatora wielokrotnie się przepala, potencjalnie z powodu zwarcia w czujniku

• Pogorszenie wydajności klimatyzacji przy niskich prędkościach: Klimatyzacja staje się mniej wydajna, gdy pojazd stoi, z powodu niewystarczającego przepływu powietrza przez skraplacz

Jeśli potwierdziłeś te objawy poprzez inspekcję, zalecanym rozwiązaniem jest wymiana czujnika temperatury wentylatora chłodnicy.

Jak zdiagnozować wadliwy czujnik temperatury wentylatora chłodnicy

Przed zakupem zamiennika wykonaj te proste sprawdzenia, aby potwierdzić, że problemem jest czujnik temperatury wentylatora chłodnicy:

• Inspekcja wizualna: Zlokalizuj czujnik na chłodnicy lub obudowie termostatu. Sprawdź, czy nie ma wycieków płynu chłodzącego wokół gwintów, korozji na złączu lub uszkodzonych przewodów

• Test działania wentylatora: Uruchom silnik i pozostaw go na biegu jałowym, aż osiągnie temperaturę roboczą. Obserwuj, czy wentylator chłodnicy włącza się, gdy wskaźnik temperatury osiągnie normalny zakres. Jeśli nie, czujnik może być wadliwy

• Test ciągłości: Odłącz złącze czujnika i użyj multimetru, aby sprawdzić ciągłość między zaciskami czujnika. W temperaturze pokojowej (zimny) czujnik powinien wykazywać ciągłość (normalnie zamknięty). Po podgrzaniu do temperatury wyłączenia ciągłość powinna zostać przerwana

• Test zworki: Przy włączonym zapłonie odłącz złącze czujnika i zewrzyj zaciski. Jeśli wentylator się włączy, obwód i przekaźnik są sprawne, a czujnik jest prawdopodobną przyczyną awarii

Atrybuty produktu

Lokalizacja komponentu i podstawowa funkcja

Lokalizacja: Czujnik temperatury wentylatora chłodnicy jest zazwyczaj zamontowany na chłodnicy lub obudowie termostatu, z gwintowaną sondą wchodzącą w przepływ płynu chłodzącego. Jest umieszczony w miejscu, gdzie może dokładnie mierzyć temperaturę płynu chłodzącego, gdy opuszcza on silnik lub wpływa do chłodnicy.

Połączenia: Czujnik jest podłączony do układu elektrycznego pojazdu za pomocą jednoprzewodowego złącza (białe, kwadratowe). Czujnik jest wkręcany do kanału płynu chłodzącego z gwintem M16 x 1,5. Gdy płyn chłodzący osiągnie temperaturę włączenia, wewnętrzne styki zamykają się, zamykając obwód do przekaźnika wentylatora. Podkładka uszczelniająca lub uszczelka zapobiega wyciekom płynu chłodzącego w miejscu montażu.

Podstawowa funkcja: Czujnik temperatury wentylatora chłodnicy służy jako główny element sterujący pracą wentylatora chłodnicy silnika. Ciągle monitoruje temperaturę płynu chłodzącego i wysyła sygnał włącz/wyłącz do przekaźnika wentylatora. Ta automatyczna praca zapewnia, że wentylator działa tylko wtedy, gdy jest potrzebny, utrzymując optymalną temperaturę silnika przy jednoczesnym minimalizowaniu niepotrzebnej pracy wentylatora, która może obciążać akumulator i zwiększać hałas. Czujnik działa na zasadzie normalnie zamkniętego styku, otwierając obwód, gdy temperatura spadnie do punktu wyłączenia.

Zawartość opakowania

1 x Czujnik temperatury wentylatora chłodnicy (numer części 89428-12150). Uwaga: Podkładka uszczelniająca, złącze elektryczne i elementy montażowe NIE są dołączone, chyba że zaznaczono inaczej. Przed zakupem prosimy o potwierdzenie zgodności z modelem i rokiem produkcji Twojego pojazdu.

Instrukcja montażu krok po kroku

Niniejsza instrukcja montażu została zaprojektowana, aby pomóc Ci pewnie wymienić czujnik temperatury wentylatora chłodnicy. Przed rozpoczęciem upewnij się, że silnik jest całkowicie zimny, a pojazd zaparkowany na równej powierzchni. Będziesz potrzebować następujących narzędzi: klucz 17 mm, multimetr i płyn chłodzący.

Krok 1: Upewnij się, że silnik jest całkowicie zimny. Umieść pojemnik pod czujnikiem, aby zebrać ewentualnie wyciekający płyn chłodzący.

Krok 2: Odłącz złącze elektryczne od czujnika, naciskając zaczep zwalniający.

Krok 3: Wykręć stary czujnik za pomocą klucza 17 mm. Obracaj w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować.

Krok 4: Wyczyść gwinty montażowe na chłodnicy lub obudowie termostatu. Sprawdź powierzchnię uszczelniającą pod kątem uszkodzeń.

Krok 5: Zainstaluj nowy czujnik z nową podkładką uszczelniającą. Dokręć mocno, ale nie przekręcaj.

Krok 6: Podłącz ponownie złącze elektryczne, aż usłyszysz kliknięcie. Uzupełnij układ chłodzenia odpowiednią mieszanką płynu chłodzącego. Odpowietrz układ.

Krytyczny krok: Uruchom silnik i pozwól mu osiągnąć temperaturę roboczą. Obserwuj, czy wentylator chłodnicy włącza się, gdy wskaźnik temperatury osiągnie normalny zakres. Sprawdź, czy nie ma wycieków płynu chłodzącego wokół czujnika.

Wskazówka pro: Podczas wymiany czujnika zawsze używaj nowej podkładki uszczelniającej. Wyczyść styki złącza i nałóż smar dielektryczny, aby zapobiec korozji. Sprawdź przekaźnik i bezpiecznik wentylatora, jeśli wentylator nadal się nie włącza.

Częste błędne przekonania dotyczące czujników wentylatora chłodnicy

Mit 1: Czujnik wentylatora i czujnik temperatury płynu chłodzącego to to samo.
Fakt: Czujnik wentylatora steruje pracą wentylatora chłodnicy i jest zazwyczaj jednoprzewodowym przełącznikiem włącz/wyłącz. Czujnik temperatury płynu chłodzącego (ECT) wysyła dane o temperaturze do ECM w celu wtrysku paliwa i działania wskaźników i jest zazwyczaj dwuprzewodowym czujnikiem. Są to oddzielne komponenty o różnych funkcjach.

Mit 2: Jeśli wentylator działa, czujnik jest dobry.
Fakt: Czujnik może ulec awarii w pozycji zamkniętej, powodując ciągłą pracę wentylatora. Zużywa to energię akumulatora i może maskować inne problemy z układem chłodzenia. Czujnik należy przetestować pod kątem działania w pozycji otwartej i zamkniętej.

Mit 3: Każdy czujnik temperatury będzie działał.
Fakt: Czujniki temperatury są specyficzne dla pojazdu i muszą pasować do rozmiaru gwintu, typu złącza i zakresu temperatury pracy. Ten czujnik jest przeznaczony specjalnie do kompatybilnych zastosowań Toyota z gwintem M16 x 1,5 i zakresem 87°C–92°C.

Zapewnienie jakości i zobowiązanie do obsługi

Zapewnienie jakości:
Każdy komponent jest produkowany w kontrolowanych procesach produkcyjnych, aby zapewnić stałą dokładność wymiarową i integralność materiałową. Każda jednostka przechodzi następujące kontrole jakości przed pakowaniem:

• Inspekcja wymiarowa – rozmiar gwintu, typ złącza i wymiary korpusu są weryfikowane pod kątem specyfikacji projektowych

• Test przełączania – testowane są temperatury aktywacji i dezaktywacji

• Kontrola szczelności – potwierdzana jest szczelność

• Inspekcja wykończenia powierzchni – jakość powierzchni i ochrona przed korozją są weryfikowane wizualnie

Ochrona opakowania:
Każdy czujnik temperatury jest indywidualnie zapakowany w opakowanie ochronne, aby zapobiec zanieczyszczeniu i uszkodzeniom fizycznym podczas przechowywania i transportu. Opakowanie zawiera wyraźną etykietę z numerem części ułatwiającą identyfikację.

Zobowiązanie do obsługi:
