Opis funkcji produktu

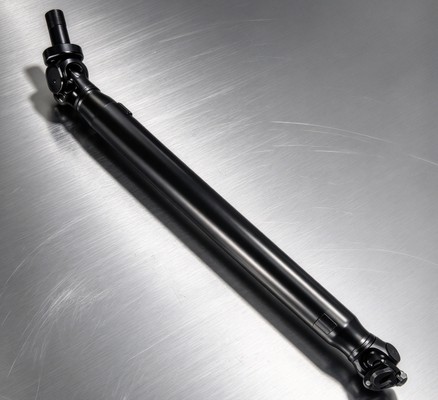

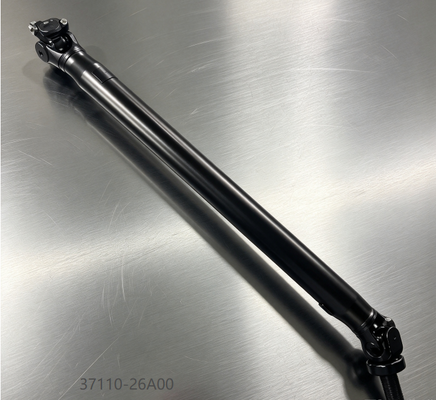

Tylny wał napędowy (numer części 37110-26A00) jest kluczowym elementem układu napędowego Twojego Toyota HiAce. Jego główną funkcją jest przenoszenie mocy obrotowej ze skrzyni biegów lub skrzyni rozdzielczej do tylnego mechanizmu różnicowego, umożliwiając napędzanie pojazdu do przodu przez tylne koła. Ten zespół wału napędowego łączy wyjście skrzyni biegów z tylnym mechanizmem różnicowym osi, przenosząc moment obrotowy przez przeguby uniwersalne, które pozwalają na ruch zawieszenia i zmiany kąta układu napędowego. Dla modeli Toyota HiAce wyposażonych w kompatybilne silniki Diesla i benzynowe, prawidłowo działający tylny wał napędowy jest niezbędny do płynnego dostarczania mocy, bezwibracyjnej pracy i niezawodnego działania pojazdu.

Typowe objawy awarii wału napędowego

Jeśli doświadczasz któregokolwiek z poniższych objawów, Twój tylny wał napędowy może ulegać awarii i wymagać wymiany:

• Wibracje podczas przyspieszania: Wyraźne wibracje, które nasilają się wraz z prędkością pojazdu, szczególnie podczas przyspieszania – wskazuje to na zużyte przeguby uniwersalne lub niewyważony wał

• Stuknięcia lub łomotanie przy zmianie biegów: Metaliczne stuknięcie lub łomot podczas wrzucania biegów lub przyspieszania/hamowania – sugeruje to zużyte łożyska przegubów uniwersalnych lub wieloklinów

• Pisk lub ćwierkanie spod spodu: Rytmiczny pisk lub ćwierkanie, które zmienia się wraz z prędkością pojazdu – wskazuje to na suche lub zużyte łożyska przegubów uniwersalnych

• Wibracje nasilające się przy określonych prędkościach: Wibracje, które są najbardziej zauważalne w pewnych zakresach prędkości – sugeruje to, że wał może być wygięty lub wagi wyważające zostały zgubione

• Widoczne uszkodzenia lub rdza na wale: Inspekcja ujawnia wgniecenia, głęboką rdzę lub uszkodzenia rury wału lub przegubów uniwersalnych

• Wyciek smaru z przegubów uniwersalnych: Widoczny smar wokół kapturków przegubów uniwersalnych – wskazuje to na zużyte uszczelki lub uszkodzone elementy przegubów

Jeśli potwierdziłeś te objawy poprzez inspekcję, zalecanym rozwiązaniem jest wymiana tylnego wału napędowego.

Jak zdiagnozować wadliwy wał napędowy

Przed zakupem zamiennika wykonaj te proste sprawdzenia, aby potwierdzić, że problemem jest wał napędowy:

• Inspekcja wizualna: Po bezpiecznym podniesieniu pojazdu, sprawdź wał napędowy pod kątem wgnieceń, głębokiej rdzy lub uszkodzeń. Sprawdź przeguby uniwersalne pod kątem wycieków smaru lub nadmiernego luzu.

• Test luzu przegubu uniwersalnego: Chwyć wał napędowy w pobliżu każdego przegubu uniwersalnego i spróbuj obrócić go do przodu i do tyłu. Nadmierny luz lub ruch wskazuje na zużyte łożyska przegubów uniwersalnych.

• Jazda próbna w celu wykrycia wibracji: Jedź z różnymi prędkościami i zanotuj zakres prędkości, w którym wibracje są najbardziej zauważalne. Wibracje, które zmieniają się wraz z prędkością i są odczuwalne przez podłogę lub siedzenia, często wskazują na problem z wałem napędowym.

• Sprawdzenie bicia promieniowego: Użyj czujnika zegarowego, aby zmierzyć bicie promieniowe wału podczas jego obracania. Nadmierne bicie promieniowe wskazuje na wygięty wał lub zużyte przeguby uniwersalne.

 Atrybuty produktu

Uwaga:Ten numer części jest głównie kompatybilny z Toyota Hiace / Regius Ace Seria 200 2WD (napęd na dwa koła) z długim rozstawem osi / super długim rozstawem osi (takie jak modele Commuter 14-osobowe z wysokim dachem lub duże vany).Lata produkcji: Głównie modele produkowane między Sierpień 2004 a Grudzień 2013 (modele wczesnej i środkowej generacji).Typowe kody podwozia: TRH221K, TRH223B, TRH224W, KDH220K, KDH222B, itp. (wyposażone w silnik benzynowy 2.7L 2TR-FE lub silnik Diesla 2.5T / 3.0T).

Instalacja DIY czy profesjonalna?

Ta wymiana nadaje się do samodzielnego wykonania, jeśli:

• Masz doświadczenie w serwisowaniu elementów układu napędowego w pojazdach z napędem na tylne koła.

• Masz dostęp do klucza dynamometrycznego, podpór warsztatowych i podstawowych narzędzi ręcznych.

• Możesz bezpiecznie podnieść i podeprzeć pojazd na równej powierzchni.

Zalecamy profesjonalną instalację, jeśli:

• Nie masz doświadczenia w demontażu i montażu wału napędowego.

• Nie masz odpowiednich narzędzi do demontażu przegubów uniwersalnych i śrub kołnierzy.

• Nie jesteś pewien dokręcania elementów układu napędowego do specyfikacji lub sprawdzania kątów układu napędowego.

Uwaga: Nieprawidłowa instalacja może prowadzić do wibracji układu napędowego i problemów z bezpieczeństwem. Po instalacji upewnij się, że wszystkie elementy złączne są dokręcone zgodnie ze specyfikacją. Sprawdź prawidłowe ruchy przegubów uniwersalnych i wyważenie wału. Należy przeprowadzić jazdę próbną, aby zweryfikować pracę bez wibracji.

Lokalizacja komponentu i podstawowa funkcja

Lokalizacja: Tylny wał napędowy znajduje się pod pojazdem, biegnąc wzdłużnie od wyjścia skrzyni biegów lub skrzyni rozdzielczej (przód) do wejścia tylnego mechanizmu różnicowego (tył). Znajduje się między obudową przedłużenia skrzyni biegów a mechanizmem różnicowym tylnej osi, podparty z tyłu przez kołnierz wałka atakującego mechanizmu różnicowego.

Połączenia: Przedni koniec wału napędowego jest połączony z wałkiem wyjściowym skrzyni biegów lub skrzyni rozdzielczej za pomocą przegubu uniwersalnego i wielowypustu ślizgowego lub kołnierza. Tylny koniec jest połączony z kołnierzem wałka atakującego tylnego mechanizmu różnicowego za pomocą przegubu uniwersalnego i kołnierza. Przeguby uniwersalne pozwalają wałowi na przenoszenie mocy przy jednoczesnym uwzględnieniu ruchu zawieszenia i zmian kąta układu napędowego.

Podstawowa funkcja: Tylny wał napędowy służy jako główne połączenie w przenoszeniu mocy obrotowej ze skrzyni biegów do tylnego mechanizmu różnicowego. Musi on wytrzymywać wysokie obciążenia momentem obrotowym, zachowując jednocześnie wyważenie i płynne obracanie. Przeguby uniwersalne na każdym końcu pozwalają wałowi na artykulację podczas ruchu tylnego zawieszenia, zapewniając utrzymanie dostarczania mocy bez zacinania się. Wielowypust ślizgowy (jeśli jest wyposażony) pozwala na zmiany długości wału napędowego w miarę ściskania i rozprężania zawieszenia.

Zawartość opakowania

1 x Zespół tylnego wału napędowego (Numer części 37110-26A00). Uwaga: Śruby mocujące, nakrętki, podkładki i pierścienie zabezpieczające przegubów uniwersalnych NIE są wliczone, chyba że zaznaczono inaczej. Proszę potwierdzić kompatybilność z modelem i rokiem produkcji pojazdu przed zakupem.

Częste mity dotyczące wałów napędowych

Mit 1: Wał napędowy rzadko wymaga wymiany.
Fakt: Wały napędowe zużywają się z czasem, zwłaszcza przeguby uniwersalne i wielokliny. W pojazdach o dużym przebiegu lub pojazdach użytkowych, przeguby uniwersalne mogą rozwinąć luz i powodować wibracje, które wymagają wymiany wału.

Mit 2: Każdy wał napędowy będzie pasował.
Fakt: Wały napędowe są specyficzne dla pojazdu i muszą pasować do wyjścia skrzyni biegów, kołnierza wałka atakującego mechanizmu różnicowego i wymagań dotyczących długości. Ten wał jest specjalnie zaprojektowany do kompatybilnych zastosowań Toyota HiAce.

Mit 3: Wibracje są zawsze problemem wyważenia kół.
Fakt: Wibracje, które nasilają się wraz z prędkością i są odczuwalne przez podłogę lub siedzenia, mogą być spowodowane zużytym wałem napędowym, a nie tylko niewyważeniem kół. Należy przeprowadzić inspekcję układu napędowego.

Po wymianie nadal występują problemy?

Wymieniłeś wał napędowy, ale nadal masz problemy? Sprawdź te rzeczy:

1. Czy znaki dopasowania były wyrównane? – Nieprawidłowe fazowanie powoduje wibracje

2. Czy środkowy wspornik został zainstalowany prawidłowo? – Otwór spustowy musi być skierowany w dół

3. Czy śruby kołnierza zostały dokręcone prawidłowo? – Luźne śruby powodują wibracje i ryzyko bezpieczeństwa

4. Czy kąt przegubu został sprawdzony? – Nieprawidłowy kąt powoduje wibracje

5. Czy uszczelka tylna skrzyni biegów przecieka? – Uszkodzenie uszczelki powoduje utratę oleju

6. Czy wagi wyważające są obecne? – Brakujące wagi powodują wibracje

7. Czy łożysko wałka atakującego mechanizmu różnicowego jest zużyte? – Zużyte łożysko powoduje wibracje i hałas

Zapewnienie jakości i zobowiązanie serwisowe

Zapewnienie jakości:
Każdy komponent jest produkowany w kontrolowanych procesach produkcyjnych, aby zapewnić spójną dokładność wymiarową i integralność materiału. Każda jednostka przechodzi następujące kontrole jakości przed pakowaniem:

• Inspekcja wymiarowa – krytyczne wymiary, wzór śrub kołnierza i liczba wieloklinów są weryfikowane pod kątem specyfikacji projektowych

• Test wyważenia – zespół wału jest dynamicznie wyważany dla płynnej pracy

• Inspekcja przegubu uniwersalnego – kapturki łożysk są sprawdzane pod kątem płynnego obracania się i prawidłowego dopasowania

• Inspekcja wykończenia powierzchni – powierzchnia rury i czoła kołnierza są wizualnie weryfikowane

Ochrona opakowania:
Każdy wał napędowy jest indywidualnie zapakowany w opakowanie ochronne, aby zapobiec zanieczyszczeniu i uszkodzeniom fizycznym podczas przechowywania i transportu. Opakowanie zawiera wyraźną etykietę z numerem części dla łatwej identyfikacji.

Zobowiązanie serwisowe:
