Opis funkcji produktu

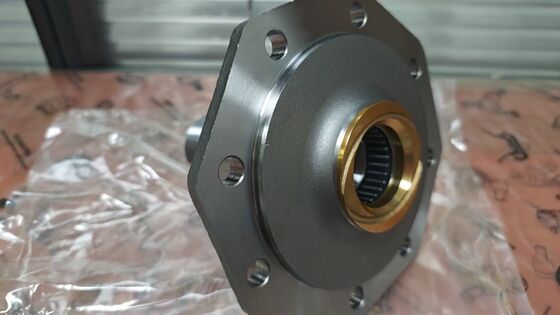

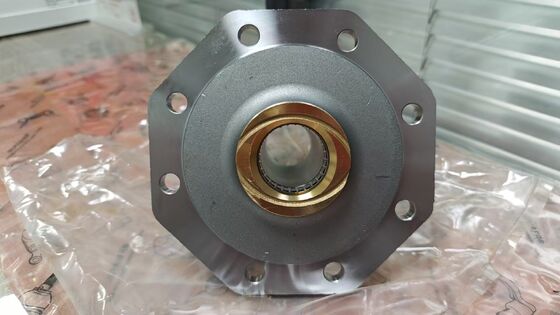

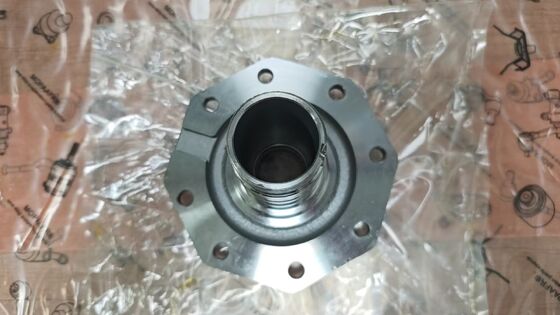

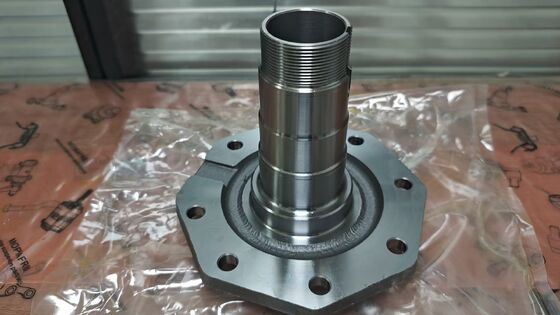

Sworzeń zwrotnicy (numer części 43401-60081) jest kluczowym elementem przedniej osi i systemu łożysk kół w Twoim Toyota Land Cruiser. Jego główną funkcją jest zapewnienie nieruchomej powierzchni montażowej, na której obracają się piasta przedniego koła i łożyska kół. Sworzeń jest przykręcany do zwrotnicy i wystaje na zewnątrz, podtrzymując łożyska kół, które umożliwiają płynne obracanie się piasty i koła, jednocześnie przenosząc ciężar pojazdu. W modelach Toyota Land Cruiser serii 70 i 80 prawidłowo działający sworzeń jest niezbędny do prawidłowego wstępnego naprężenia łożysk kół, stabilnego obrotu kół i bezpiecznej eksploatacji pojazdu. Ten element jest dostarczany z fabrycznie zamontowanym łożyskiem igiełkowym i tuleją oporową, co odzwierciedla zaktualizowany projekt stosowany w późniejszych modelach.

Jak zdiagnozować uszkodzony sworzeń zwrotnicy

Przed zakupem zamiennika wykonaj te proste czynności, aby potwierdzić, że problemem jest sworzeń:

• Test luzu łożyska koła: Podnieś przednią oś i podeprzyj ją na stojakach. Chwyć oponę od góry i od dołu i spróbuj nią poruszać. Jeśli występuje ruch, nawet po regulacji łożyska, sworzeń może być zużyty.

• Sprawdzenie stabilności wstępnego naprężenia: Ustaw wstępne naprężenie łożyska koła zgodnie ze specyfikacją i przejedź pojazdem. Ponownie sprawdź wstępne naprężenie po krótkim czasie. Jeśli wstępne naprężenie znacznie się zmieniło, łożysko może obracać się na zużytym sworzniu.

• Inspekcja wizualna: Po usunięciu piasty i łożysk, sprawdź powierzchnię łożyska sworznia pod kątem zarysowań, rowków, stopni lub niebieskiego przebarwienia termicznego. Zmierz średnicę zewnętrzną sworznia w miejscu łożyska i porównaj ze specyfikacją.

• Sprawdzenie dopasowania pierścienia łożyska: Po zamontowaniu pierścienia łożyska na sworzniu, spróbuj obrócić pierścień ręcznie. Jeśli pierścień obraca się na sworzniu, sworzeń jest zużyty i wymaga wymiany.

 Atrybuty produktu

Lokalizacja komponentu i podstawowa funkcja

Lokalizacja: Sworzeń zwrotnicy znajduje się na zewnętrznym końcu zespołu przedniej osi, przykręcony do zwrotnicy. Wystaje na zewnątrz od zwrotnicy w kierunku koła, zapewniając powierzchnię montażową dla piasty koła i łożysk kół. Sworzeń znajduje się między zwrotnicą (wewnętrznie) a piastą koła (zewnętrznie).

Połączenia: Sworzeń jest przykręcany do zwrotnicy za pomocą nakrętek i uszczelniany uszczelkami i simeringami. Łożyska kół montuje się na zewnętrznej powierzchni sworznia, podtrzymując piastę. Sworzeń posiada również wewnętrzny otwór, w którym znajduje się łożysko igiełkowe i tuleja oporowa, które podtrzymują zewnętrzny wałek osi (przegub homokinetyczny) przechodzący przez niego. Sworzeń łączy nieruchomą zwrotnicę z obracającym się zespołem piasty koła.

Podstawowa funkcja: Sworzeń służy jako nieruchoma oś, na której obracają się łożyska kół i piasta. Przenosi pionowy ciężar pojazdu przez łożyska kół i utrzymuje prawidłową pozycję koła względem zwrotnicy. Wewnętrzne łożysko igiełkowe i tuleja podtrzymują zewnętrzny koniec przedniego wałka osi, umożliwiając jego obrót przy zachowaniu wyrównania z mechanizmem różnicowym. Ten zaktualizowany projekt (z łożyskiem igiełkowym i krótszą tuleją) zastąpił wcześniejszy, jednoczęściowy mosiężny zestaw tulei, aby zmniejszyć hałas i wibracje w przednich końcach o dużym przebiegu.

Dlaczego wybrać ten sworzeń zwrotnicy?

Przywraca wstępne naprężenie łożyska koła – Zużyty sworzeń pozwala na obracanie się pierścienia łożyska, powodując wahania i niestabilność wstępnego naprężenia. Ten nowy sworzeń zapewnia prawdziwą powierzchnię łożyska dla stabilnego, spójnego wstępnego naprężenia.

Eliminuje obracanie się łożyska i przegrzewanie – Gdy pierścień łożyska obraca się na zużytym sworzniu, gromadzi się ciepło i uszkadza komponenty. Ten nowy sworzeń zapewnia prawidłowe dopasowanie łożyska, zapobiegając obracaniu się i uszkodzeniom termicznym.

Bezpośredni zamiennik – Precyzyjnie zaprojektowany, aby pasował do oryginalnych specyfikacji sworznia. Bezpośredni zamiennik – nie wymaga modyfikacji. Numer części 43401-60081 jest potwierdzony dla zastosowań Toyota Land Cruiser serii 70 i 80 i zastępuje 43401-60080, 43401-60041 i 43401-60040.

Zaktualizowany projekt – Dostarczany z fabrycznie zamontowanym łożyskiem igiełkowym i tuleją oporową, odzwierciedlając późniejszy projekt, który zmniejsza hałas i wibracje w przednich końcach o dużym przebiegu.

Dopasowanie pojazdu

Zawartość opakowania

1 x Sworzeń zwrotnicy (numer części 43401-60081) z fabrycznie zamontowanym łożyskiem igiełkowym i tuleją oporową. Uwaga: Przed zakupem prosimy o potwierdzenie zgodności z modelem i rokiem produkcji Twojego pojazdu.

Instalacja DIY czy profesjonalna?

Ta wymiana jest odpowiednia do samodzielnego wykonania, jeśli:

• Posiadasz bogate doświadczenie w serwisowaniu przedniej osi i elementów łożysk kół w pojazdach z sztywną osią.

• Masz dostęp do klucza dynamometrycznego, stojaków, mosiężnego pręta, młotka, nasadki do nakrętek blokujących łożyska i wagi sprężynowej do pomiaru wstępnego naprężenia.

• Możesz bezpiecznie podnieść i podeprzeć pojazd na równej powierzchni.

Zalecamy profesjonalną instalację, jeśli:

• Nie znasz się na demontażu przedniej osi i regulacji wstępnego naprężenia łożysk kół.

• Nie masz odpowiednich narzędzi do pomiaru i regulacji wstępnego naprężenia łożysk.

• Nie masz pewności co do ustawienia wstępnego naprężenia łożysk kół lub wykonania geometrii przedniego zawieszenia.

Uwaga: Nieprawidłowa instalacja może prowadzić do awarii łożysk kół i problemów z bezpieczeństwem. Po instalacji należy prawidłowo ustawić i zweryfikować wstępne naprężenie łożysk kół. Użyj nowych uszczelek i simeringów. Postępuj zgodnie z procedurami specyficznymi dla danego pojazdu dotyczącymi regulacji wstępnego naprężenia.

Przewodnik instalacji krok po kroku

Ten przewodnik instalacji ma na celu pomóc Ci pewnie wymienić sworzeń zwrotnicy. Przed rozpoczęciem upewnij się, że pojazd jest zaparkowany na równej powierzchni z wyłączonym silnikiem. Będziesz potrzebować następujących narzędzi: klucz dynamometryczny, stojaki, mosiężny pręt, młotek, nasadka do nakrętek blokujących łożyska i waga sprężynowa.

Krok 1: Podnieś i zabezpiecz przednią część pojazdu na stojakach. Zdejmij koło.

Krok 2: Zdejmij zacisk hamulcowy i tarczę. Podeprzyj zacisk z boku, nie odłączając przewodu hamulcowego. Zdejmij piastę przedniej osi.

Krok 3: Zdejmij czujnik prędkości ABS (jeśli jest wyposażony). Po zdjęciu śrub mocujących zdejmij uszczelkę przeciwpyłową, osłonę przeciwpyłową i uszczelkę.

Krok 4: Używając mosiężnego pręta i młotka, wybij sworzeń zwrotnicy ze zwrotnicy. Wyjmij sworzeń i uszczelkę.

Krok 5: Wyczyść powierzchnię montażową zwrotnicy. Sprawdź, czy nowy sworzeń ma prawidłowo zamontowane łożysko i tuleję.

Krok 6: Zainstaluj nowy sworzeń z nową uszczelką. Dokręć nakrętki mocujące zgodnie ze specyfikacją. Zamontuj ponownie piastę i łożyska kół.

Krytyczny krok: Ustaw wstępne naprężenie łożyska koła zgodnie ze specyfikacją. Zweryfikuj wstępne naprężenie za pomocą wagi sprężynowej. Sprawdź płynność obrotu i brak luzów. Wykonaj geometrię przedniego zawieszenia.

Wskazówka Pro: Przy wymianie sworznia zawsze używaj nowych uszczelek i simeringów. Sprawdź łożyska kół i wymień je, jeśli są zużyte. Upewnij się, że łożysko igiełkowe i tuleja są prawidłowo nasmarowane przed montażem.

Częste błędne przekonania dotyczące sworzni zwrotnic

Mit 1: Sworzeń rzadko wymaga wymiany.
Fakt: Sworznie zużywają się z czasem, zwłaszcza gdy łożyska kół były luźne lub uległy awarii. Pierścień łożyska może obracać się na powierzchni sworznia, zużywając go i powodując niestabilność wstępnego naprężenia. Regularna inspekcja jest ważna.

Mit 2: Luźne łożyska kół są zawsze problemem łożyska.
Fakt: Luźne łożyska kół, których nie można dokręcić zgodnie ze specyfikacją, często wskazują na zużycie sworznia, a nie łożyska. Jeśli pierścień łożyska obraca się na sworzniu, same nowe łożyska nie rozwiążą problemu.

Mit 3: Każdy sworzeń pasuje.
Fakt: Sworznie są specyficzne dla pojazdu i muszą pasować do specyfikacji osi i łożysk kół. Ten sworzeń jest specjalnie zaprojektowany do zastosowań Toyota Land Cruiser serii 70 i 80.

Częste obawy klientów i nasze rozwiązania

Rozumiemy, że zakup sworznia zwrotnicy może rodzić pytania i obawy. Oto jak rozwiązujemy najczęstsze problemy, z którymi borykają się nasi klienci:

Dla indywidualnych właścicieli pojazdów:

„Co jeśli po zainstalowaniu łożyska kół nadal będą luźne?” – Luźne łożyska kół po wymianie sworznia mogą wskazywać na nieprawidłowe ustawienie wstępnego naprężenia lub potrzebę wymiany łożysk. Sprawdź regulację wstępnego naprężenia i sprawdź łożyska pod kątem zużycia.

„Czy mogę wymienić tylko sworzeń bez wymiany łożysk?” – Zdecydowanie zaleca się jednoczesną wymianę łożysk kół. Ponowne użycie starych łożysk na nowym sworzniu może spowodować nierównomierne zużycie i problemy z wstępnym naprężeniem.

Dla warsztatów i profesjonalistów:

„Klient twierdzi, że wstępne naprężenie nie trzyma nawet po regulacji łożyska.” – Sprawdź powierzchnię łożyska sworznia pod kątem zużycia. Jeśli pierścień obraca się na sworzniu, sworzeń musi zostać wymieniony. Same nowe łożyska nie poprawią tej sytuacji.

„Jak uniknąć powrotów po wymianie sworznia?” – Używaj nowych uszczelek i simeringów, precyzyjnie ustaw wstępne naprężenie łożyska za pomocą wagi sprężynowej, sprawdź wszystkie łożyska i wymień je, jeśli są zużyte, oraz wykonaj geometrię przedniego zawieszenia przed zwrotem pojazdu.

Obsługa posprzedażna i gwarancja

Produkt objęty jest naszą gwarancją jakości. W przypadku pytań lub problemów dotyczących dopasowania lub jakości, prosimy o kontakt, a odpowiemy w ciągu 24 godzin.

Rekomendacje powiązanych produktów

Przy wymianie sworznia zwrotnicy często zaleca się jednoczesne sprawdzenie i rozważenie wymiany następujących powiązanych komponentów.
