Opis funkcji produktu

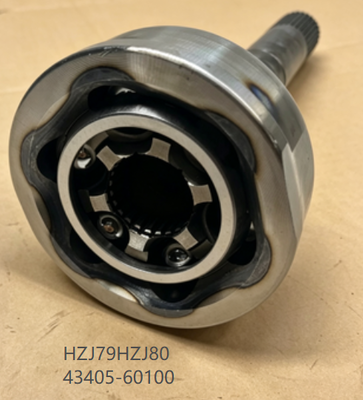

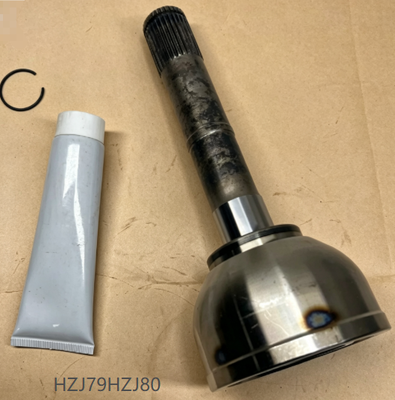

Wał zewnętrzny osi przedniej (numer części 43405-60100) to krytyczny element przedniej osi i układu napędowego Toyoty Land Cruiser serii 70. Jego podstawową funkcją jest przenoszenie momentu obrotowego z przedniego mechanizmu różnicowego na piastę przedniego koła, umożliwiając przekazywanie mocy na przednie koła w trybie napędu na cztery koła. Ten zespół wału zewnętrznego zawiera przegub o stałej prędkości (CV) Birfielda po stronie zewnętrznej (koła), który umożliwia płynne przenoszenie mocy przez wał, dostosowując się jednocześnie do kątów skrętu przednich kół. W przypadku modeli Land Cruisera serii 70 wyposażonych w solidne osie przednie, prawidłowo działający półoś zewnętrzna jest niezbędny do niezawodnego włączania napędu na cztery koła, płynnego dostarczania mocy i bezpiecznej eksploatacji pojazdu. Ten element został zaprojektowany zgodnie ze specyfikacjami fabrycznymi, co zapewnia odpowiednie dopasowanie i niezawodne działanie.

Przewodnik diagnostyczny DIY

Jak sprawdzić, czy wał zewnętrzny przedniej osi wymaga wymiany:

Poszukaj tych typowych znaków:

1. Odgłos kliknięcia podczas skręcania– Metaliczne kliknięcie podczas ostrych zakrętów, zwłaszcza przy niskiej prędkości

2. Wibracje podczas jazdy– Wibracje odczuwalne w podłodze lub kierownicy, nasilające się wraz z prędkością

3. Wyciek smaru– Smar wyrzucony na wnękę koła wewnętrznego z rozdartej osłony CV

4. Nadmierny luz w przednim kole– Koło porusza się przy kołysaniu ręką, co wskazuje na zużycie przegubu homokinetycznego

5. Trudności w sterowaniu przy pełnym zablokowaniu– Uczucie zgrzytania lub wiązania przy skręcie do pełnego skrętu

💡Szybka kontrola:Gdy pojazd stoi na równym podłożu, obróć kierownicę do pełnego zablokowania i sprawdź osłony przedniej osi pod kątem pęknięć, rozdarć lub wycieków smaru. Przetestuj jazdę po ciasnym okręgu z małą prędkością i słuchaj odgłosów klikania. Nadmierny luz w przednim kole po podniesieniu może wskazywać na zużyty przegub Birfielda.

Atrybuty produktu

Lokalizacja komponentu i funkcja rdzenia

Lokalizacja:Wał zewnętrzny osi przedniej znajduje się wewnątrz obudowy osi przedniej i zespołu zwrotnicy. Rozciąga się od bocznego mechanizmu różnicowego przedniego (wewnętrznego) przez obudowę osi i wychodzi na zwrotnicę w miejscu połączenia z piastą koła (silnik zewnętrzny). Przegub homokinetyczny Birfield jest umieszczony w zespole zwrotnicy, otoczony przez trzpień zwrotnicy i element ustalający uszczelki olejowej.

Znajomości:Wewnętrzny koniec wału łączy się z przednim kołem różnicowym poprzez wypusty. Zewnętrzny koniec (obudowa przegubu homokinetycznego) łączy się z wypustami kołnierza napędowego piasty koła. Przegub homokinetyczny umożliwia obrót wału, podczas gdy zwrotnica obraca się w celu kierowania. Wał jest podparty przez tuleję wewnątrz zwrotnicy i uszczelniony na obu końcach uszczelkami olejowymi. W modelach z kołnierzami napędowymi (nie piastami blokującymi) zewnętrzne wypusty łączą się bezpośrednio z kołnierzem napędowym.

Funkcja podstawowa:Zewnętrzny półoś osi spełnia dwie kluczowe funkcje: (1) przenosi moment obrotowy z przedniego mechanizmu różnicowego na piastę przedniego koła w przypadku napędu na cztery koła oraz (2) umożliwia kierowanie przednimi kołami przy jednoczesnym zachowaniu stałej prędkości przenoszenia mocy przez przegub CV Birfield. Przegub homokinetyczny umożliwia płynne przenoszenie mocy przy różnych kątach skrętu, bez wibracji i zacięć. Wał ten został specjalnie zaprojektowany do zastosowań wyłącznie z kołnierzami napędowymi i nie współpracuje z piastami blokowanymi automatycznie lub ręcznie, ponieważ zewnętrzna podziałka wielowypustu jest inna.

Kiedy ta część ma największe znaczenie

Ten zewnętrzny wał przedniej osi jest szczególnie ważny w pojazdach, które:

• Używany do jazdy terenowej lub nierównego terenu – warunki te nakładają duże obciążenia udarowe i przegubowe na przednią oś i przeguby homokinetyczne

• Często używany w trybie 4WD – stałe dostarczanie mocy przez przednią oś przyspiesza zużycie wielowypustów wału i elementów przegubów homokinetycznych

• Jazda z dużymi ładunkami lub holowanie – dodatkowy ciężar zwiększa obciążenie układu napędowego

• Pojazdy o dużym przebiegu, w których oryginalne elementy osi uległy zużyciu z biegiem czasu

• Pojazdy z kołnierzami napędowymi, w których zewnętrzne wypusty łączą się bezpośrednio z kołnierzem piasty

W takich warunkach wał osi zewnętrznej pracuje ciężej i jest bardziej podatny na zużycie, dlatego regularne przeglądy i terminowa wymiana są niezbędne dla niezawodnego działania i bezpieczeństwa napędu na 4 koła.

Wytyczne dotyczące instalacji

Zwykle wymagane narzędzia:

• Zestaw kluczy nasadowych (metrycznych, ciężkich)

• Klucz dynamometryczny

• Separator przegubów kulowych

• Zestaw dociskowy/dryfowy do łożysk

• Rękawice ochronne i ochrona oczu

Ogólne wskazówki dotyczące instalacji (zawsze postępuj zgodnie z instrukcją serwisową dla danego pojazdu):

Ważny:

• Procedura ta wymaga specjalistycznych narzędzi i doświadczenia.Nieprawidłowy montaż może skutkować utratą napędu lub awarią układu kierowniczego.

• Zawsze wymieniaj osłonę CV i smarpodczas montażu nowego półosi.

• Sprawdź kołnierz napędowyna zużycie lub uszkodzenie.

• Wykonaj zbieżność kółpo serwisie przedniej osi.

• Jeśli nie masz pewności co do dowolnego kroku, skonsultuj się z wykwalifikowanym mechanikiem.

Wskazówki dotyczące instalacji i typowe błędy

Błąd podczas wymiany wału zewnętrznego osi przedniej:

❌Zło:Próba użycia tego wału z piastami blokującymi lub niesprawdzenie kompatybilności kołnierza napędowego.

✅Prawidłowy:

1. Sprawdź kompatybilność kołnierza napędu– Ten wał działatylko z kołnierzami napędowymi(43421-60030, 43421-60060), nie z piastami blokującymi automatycznymi lub ręcznymi.

2. Zawsze wymieniaj osłonę CV i smar– Nowy wał z używaną osłoną ulegnie przedwczesnej awarii.

3. Sprawdź wypusty kołnierza napędowego– Zużyte wypusty kołnierza napędowego spowodują uszkodzenie nowego półosi.

4. Używaj odpowiednich narzędzi– Nie wbijać półosi młotkiem; powoduje to uszkodzenie przegubu homokinetycznego i łożysk.

5. Wykonaj zbieżność kół– Po serwisie przedniej osi należy zresetować geometrię układu kierowniczego.

⚠️Pamiętać:Zamontowanie tego wału w pojeździe z piastami blokującymi spowoduje nieprawidłowe sprzęgnięcie wielowypustów, co spowoduje utratę funkcji napędu na 4 koła.

Zawartość opakowania

1 x wał zewnętrzny przedniej osi (numer części 43405-60100). Uwaga: przed zakupem proszę potwierdzić zgodność z modelem i konfiguracją pojazdu.

Serwis posprzedażowy i gwarancja

Produkt ten objęty jest naszym systemem zapewnienia jakości. Jeśli masz jakiekolwiek pytania lub problemy dotyczące montażu lub jakości, skontaktuj się z nami, a my odpowiemy w ciągu 24 godzin.
