Opis funkcji produktu

Sworzeń zwrotnicy (numer części 43211-60111 dla prawej / 43212-60111 dla lewej) jest kluczowym elementem konstrukcyjnym przedniej osi i układu kierowniczego Twojego Toyota Land Cruiser serii 70. Jego główną funkcją jest podtrzymywanie piasty przedniego koła i zespołu hamulcowego, jednocześnie zapewniając punkt obrotu dla ruchu kierownicy. Zwrotnica łączy piastę koła z układem kierowniczym i elementami zawieszenia, przenosząc obciążenia pionowe od ciężaru pojazdu oraz siły boczne podczas pokonywania zakrętów. W modelach Land Cruiser serii 70 wyposażonych w sztywne osie przednie, prawidłowo działający sworzeń zwrotnicy jest niezbędny do precyzyjnego sterowania, stabilnego prowadzenia i bezpiecznej eksploatacji pojazdu. Ten element jest zaprojektowany zgodnie ze specyfikacjami fabrycznymi, zapewniając prawidłowe dopasowanie i niezawodne działanie.

Typowe objawy awarii sworznia zwrotnicy

Jeśli występują u Ciebie którekolwiek z poniższych objawów, Twój sworzeń zwrotnicy może ulegać awarii i wymagać wymiany:

• Nadmierny luz kierownicy lub luźność: Kierownica ma nadmierny luz przed reakcją kół – wskazuje to na zużyte łożyska zwrotnicy lub tuleje sworznia zwrotnicy

• Stukające lub pękające dźwięki podczas skręcania: Metaliczny stuk lub pęknięcie podczas kierowania lub przejeżdżania przez nierówności – sugeruje to zużyte elementy zwrotnicy lub luźne mocowanie

• Nierównomierne lub nieregularne zużycie opon: Przednie opony wykazują nierównomierne wzory zużycia, zwłaszcza wgłębienia lub wyżłobienia – wskazuje to na problemy ze zwrotnicą lub geometrią zawieszenia

• Wędrowanie kierownicy lub słaby powrót do pozycji środkowej: Pojazd wędruje na prostych drogach lub kierownica nie wraca prawidłowo do pozycji środkowej – sugeruje to zacinanie się lub zużycie zwrotnicy

• Widoczne uszkodzenia lub pęknięcia na zwrotnicy: Inspekcja ujawnia pęknięcia, głęboką rdzę lub uszkodzenia od uderzeń na korpusie zwrotnicy – wskazuje to na naruszenie strukturalne

• Wyciek smaru z obszaru zwrotnicy: Widoczny smar wokół zwrotnicy lub obudowy przegubu – wskazuje to na zużyte uszczelki lub uszkodzone elementy

Jeśli potwierdziłeś te objawy poprzez inspekcję, zalecanym rozwiązaniem jest wymiana sworznia zwrotnicy.

Jak zdiagnozować wadliwy sworzeń zwrotnicy

Przed zakupem zamiennika wykonaj te proste czynności, aby potwierdzić, że problemem jest sworzeń zwrotnicy:

• Inspekcja wizualna: Po zdjęciu koła i bezpiecznym podparciu pojazdu, sprawdź zwrotnicę pod kątem pęknięć, głębokiej rdzy, uszkodzeń od uderzeń lub wycieków smaru wokół obszaru obudowy przegubu.

• Test luzu kierownicy: Przy kołach na ziemi, poproś asystenta o lekkie obracanie kierownicą w lewo i w prawo, podczas gdy Ty obserwujesz zwrotnicę i układ kierowniczy. Nadmierny ruch przed reakcją kół wskazuje na zużycie.

• Test podnośnikiem: Podnieś przednią oś i podeprzyj ją na stojakach. Chwyć górę i dół opony i spróbuj nią poruszać. Nadmierny ruch może wskazywać na zużyte łożyska zwrotnicy lub tuleje sworznia zwrotnicy.

• Jazda próbna: Jedź z niską prędkością i wykonuj skręty w kształcie ósemki. Nasłuchuj stukających lub pękających dźwięków z przodu pojazdu. Zwróć uwagę na wszelkie wędrowanie kierownicy lub słaby powrót do pozycji środkowej.

Kiedy ta część ma największe znaczenie

Ten sworzeń zwrotnicy jest szczególnie ważny dla pojazdów, które są:

• Używane do jazdy terenowej lub po nierównym terenie – te warunki nakładają wysokie obciążenia udarowe na przednią oś i elementy układu kierowniczego

• Eksploatowane z dużymi obciążeniami lub podczas holowania – dodatkowy ciężar zwiększa naprężenia na zwrotnicy i układzie kierowniczym

• Prowadzone w obszarach o złych warunkach drogowych – dziury i nierówne nawierzchnie przyspieszają zużycie elementów zwrotnicy

• Pojazdy o dużym przebiegu, w których oryginalne elementy zwrotnicy uległy zużyciu z czasem

W tych warunkach sworzeń zwrotnicy pracuje ciężej i jest bardziej podatny na zużycie, co czyni regularną inspekcję i terminową wymianę niezbędnymi dla niezawodnego kierowania i bezpieczeństwa.

Atrybuty produktu

 Wytyczne dotyczące instalacji

Narzędzia zazwyczaj wymagane:

• Zestaw kluczy nasadowych (metryczny, wytrzymały)

• Klucz dynamometryczny

• Rozdzielacz przegubów kulowych

• Prasa do łożysk / zestaw trzpieni

• Rękawice ochronne i okulary ochronne

Ogólne odniesienie do instalacji (zawsze postępuj zgodnie z instrukcją serwisową specyficzną dla pojazdu):

Ważne:

• Ta procedura wymaga specjalistycznych narzędzi i doświadczenia. Nieprawidłowa instalacja może spowodować awarię układu kierowniczego.

• Zawsze wymieniaj łożyska kół i uszczelki podczas montażu nowej zwrotnicy.

• Sprawdź i wyreguluj geometrię zawieszenia po instalacji.

• Jeśli nie masz pewności co do któregokolwiek kroku, skonsultuj się z wykwalifikowanym mechanikiem.

 Zawartość opakowania

• 1 × Sworzeń zwrotnicy (Prawy 43211-60111 LUB Lewy 43212-60111)

• Opakowanie ochronne z etykietą z numerem części

Uwaga: Łożyska kół, uszczelki i elementy mocujące nie są dołączone. Zamów oddzielnie w razie potrzeby.

 Rekomendacje dotyczące inspekcji i konserwacji

Sworzeń zwrotnicy powinien być sprawdzany podczas serwisowania przedniej osi. Oznaki pęknięć, uszkodzeń lub nienormalnego zachowania układu kierowniczego wskazują na potrzebę inspekcji lub wymiany.

Typowe wskaźniki, że zwrotnica może wymagać wymiany:

Lista kontrolna inspekcji:

• Sprawdź obudowę zwrotnicy pod kątem pęknięć, korozji lub uszkodzeń.

• Sprawdź luz i stan łożysk kół.

• Sprawdź zużycie sworznia i tulei.

• Sprawdź elementy układu kierowniczego pod kątem luzu lub uszkodzeń.

Wskazówki dotyczące konserwacji:

• Wymień łożyska kół i uszczelki podczas montażu nowej zwrotnicy.

• Wykonaj geometrię zawieszenia po wymianie zwrotnicy.

• Sprawdź tuleje sworznia podczas serwisowania łożysk.

Po wymianie nadal występują problemy?

Wymieniłeś sworzeń zwrotnicy, ale nadal masz problemy? Sprawdź następujące rzeczy:

1. Czy pojazd został potwierdzony jako bez ABS? – Instalacja w pojeździe z ABS powoduje problemy z dopasowaniem

2. Czy wymieniono łożyska kół? – Stare łożyska w nowej zwrotnicy mogą ulec przedwczesnemu zużyciu

3. Czy sprawdzono tuleje sworznia? – Zużyte tuleje powodują luz kierownicy

4. Czy wykonano geometrię zawieszenia? – Geometria układu kierowniczego musi zostać zresetowana po wymianie zwrotnicy

5. Czy wszystkie elementy mocujące zostały dokręcone z odpowiednim momentem? – Nieprawidłowy moment obrotowy powoduje luźne elementy i ryzyko bezpieczeństwa

6. Czy drążek kierowniczy lub drążek poprzeczny są zużyte? – Zużyte elementy układu kierowniczego powodują wędrowanie

7. Czy wstępne obciążenie łożyska koła jest prawidłowe? – Nieprawidłowe wstępne obciążenie powoduje hałas i przedwczesne zużycie

 Zapewnienie jakości i zobowiązanie do obsługi

Zapewnienie jakości:
Każdy element jest produkowany w kontrolowanych procesach produkcyjnych, aby zapewnić spójną dokładność wymiarową i integralność materiału. Każda jednostka przechodzi następujące kontrole jakości przed pakowaniem:

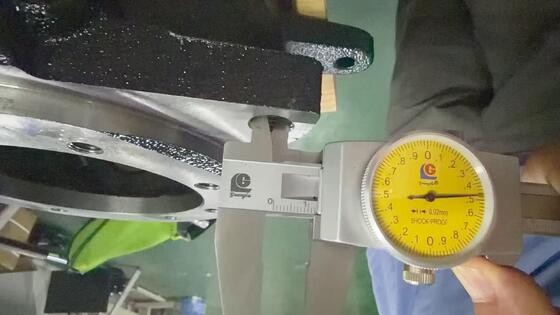

• Inspekcja wymiarowa – krytyczne punkty mocowania, wymiary sworznia i gniazda łożysk są weryfikowane pod kątem specyfikacji projektowych

• Weryfikacja materiału – testowana jest twardość i metalurgia stali

• Inspekcja wykończenia powierzchni – jakość powierzchni i stan gwintów są wizualnie weryfikowane

• Inspekcja opakowania – każda jednostka jest zapieczętowana w opakowaniu ochronnym

Ochrona opakowania:
Każdy sworzeń zwrotnicy jest indywidualnie zapieczętowany w opakowaniu ochronnym, aby zapobiec zanieczyszczeniu i uszkodzeniom fizycznym podczas przechowywania i transportu. Opakowanie zawiera wyraźną etykietę z numerem części dla łatwej identyfikacji.

Zobowiązanie do obsługi:

Rekomendacje dotyczące powiązanych produktów

Przy wymianie sworznia zwrotnicy często zaleca się jednoczesne sprawdzenie i rozważenie wymiany następujących powiązanych elementów.
